Gdy kilka zespołów opisuje ten sam proces innymi słowami, szybko pojawiają się opóźnienia, niejasne odpowiedzialności i wyjątki obsługiwane „na oko”. Dobrze zaprojektowany proces BPMN porządkuje przepływ pracy, pokazuje decyzje, zdarzenia i role, a przy tym może stać się podstawą automatyzacji w aplikacji .NET lub środowisku Azure. Poniżej wyjaśniam, jak budować takie modele, jakie wzorce sprawdzają się najlepiej i gdzie kończy się diagram, a zaczyna architektura rozwiązania.
Najważniejsze zasady dobrego modelu BPMN
- BPMN opisuje przebieg pracy, odpowiedzialności, zdarzenia i decyzje w ustandaryzowany sposób.
- Poziom szczegółowości trzeba dopasować do celu: dokumentacji, analizy albo wykonania przez silnik procesowy.
- Bramki XOR i AND rozwiązują różne problemy i nie powinny być stosowane zamiennie.
- Podprocesy oraz zdarzenia graniczne pomagają utrzymać czytelność i obsługiwać wyjątki.
- Architektura wykonawcza wymaga idempotencji, obsługi błędów, komunikatów i jasnego podziału odpowiedzialności.
Czym naprawdę jest proces zapisany w BPMN
BPMN, czyli Business Process Model and Notation, jest standardem graficznego opisu procesów biznesowych. Nie chodzi wyłącznie o narysowanie kilku prostokątów połączonych strzałkami. Dobry model pokazuje co uruchamia pracę, kto ją wykonuje, jakie decyzje zapadają i jaki rezultat powstaje.
Najważniejsza różnica względem zwykłego schematu blokowego polega na semantyce symboli. Zdarzenie oznacza coś, co się wydarzyło lub ma się wydarzyć, zadanie reprezentuje pracę, a bramka określa sposób rozdzielenia przepływu. Dzięki temu diagram może być zrozumiały zarówno dla analityka, jak i programisty.
Standard BPMN 2.0.2 obejmuje modele nie wykonywalne oraz takie, które mogą stać się podstawą działania silnika procesowego. To rozróżnienie ma praktyczne znaczenie. Diagram dokumentacyjny nie musi zawierać wszystkich informacji potrzebnych do automatyzacji, takich jak typ komunikatu, identyfikator usługi czy sposób obsługi ponowienia.
Trzy poziomy architektury procesu

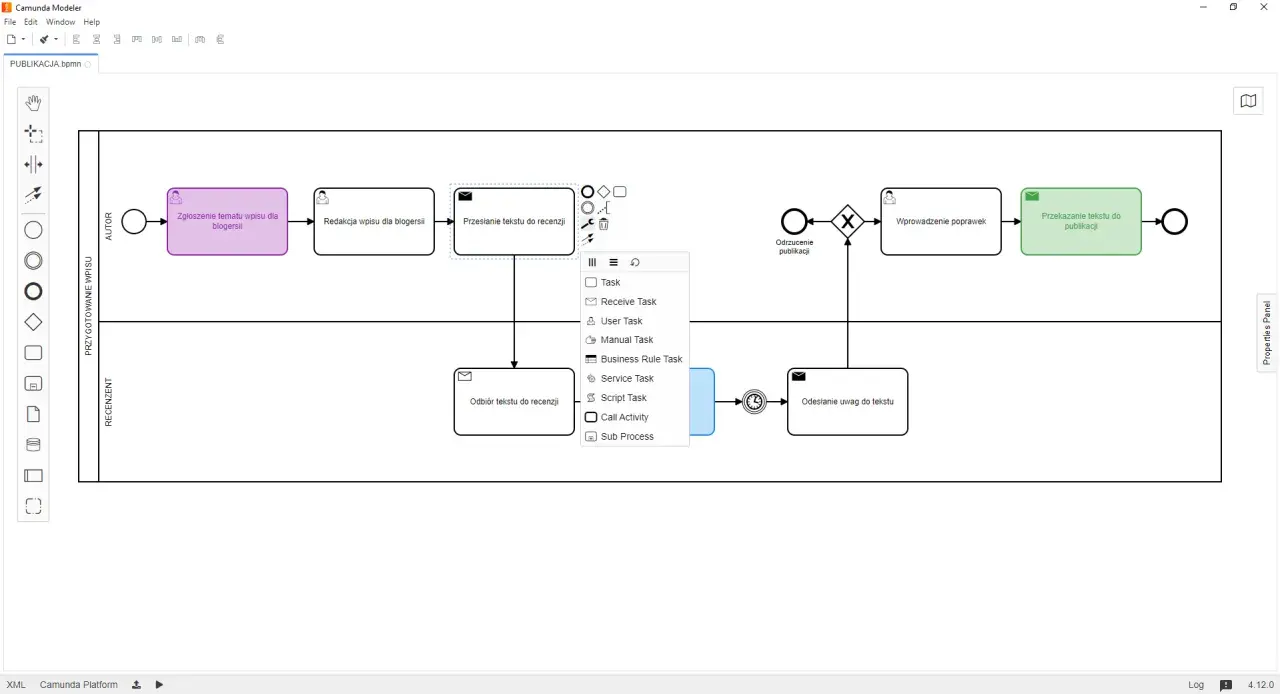

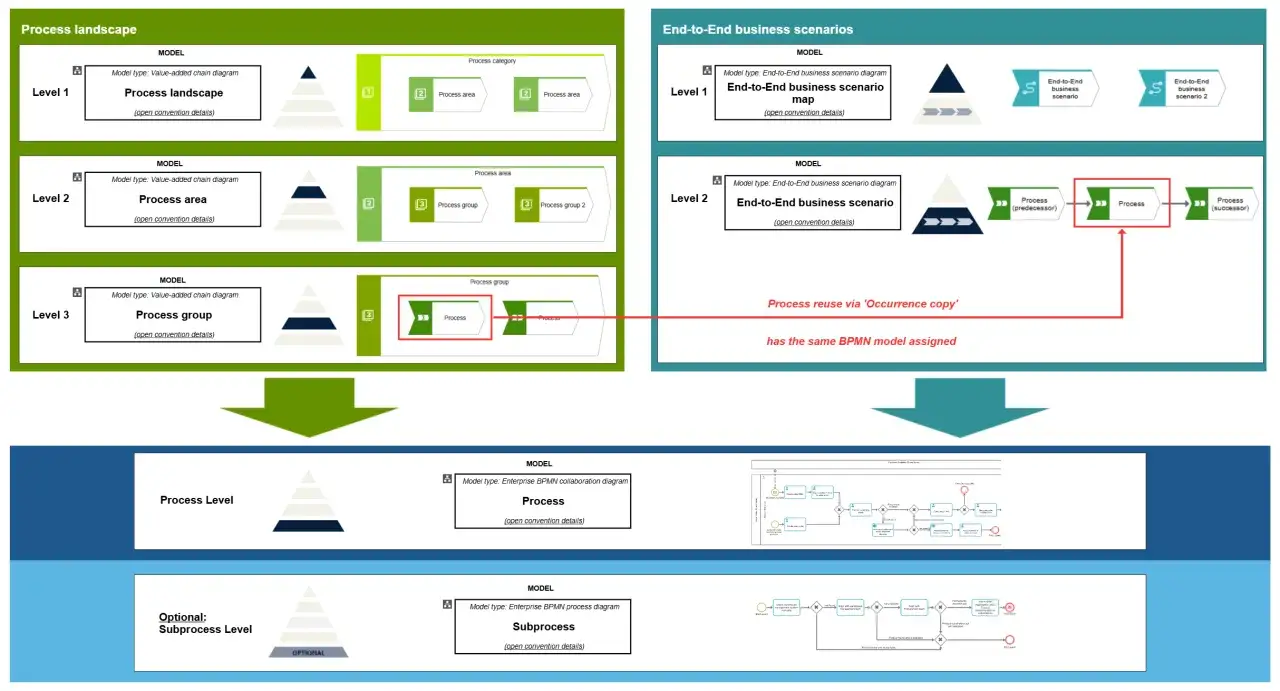

W większej organizacji nie zaczynam od szczegółowych zadań. Najpierw buduję mapę procesów, później wybieram jeden przepływ end-to-end, a dopiero na końcu rozbijam go na czynności i wyjątki.
- Mapa procesów pokazuje główne obszary działalności, właścicieli i zależności.
- Proces end-to-end prowadzi od zdarzenia początkowego do rezultatu ważnego dla klienta lub organizacji.
- Podproces ukrywa szczegóły, które są istotne dopiero przy analizie konkretnego fragmentu.
Taki układ chroni przed częstym błędem, czyli stworzeniem diagramu, który próbuje jednocześnie opisać strategię firmy, pracę operatora i szczegóły wywołania API. Jeden diagram powinien mieć jednego głównego odbiorcę i jasno określony cel.
Elementy, które budują czytelny diagram
Do większości procesów wystarczy niewielki zestaw symboli. Próba wykorzystania całego katalogu BPMN zwykle nie poprawia modelu, tylko utrudnia jego odczytanie. W praktyce najczęściej korzystam z poniższych elementów.
| Element | Znaczenie | Przykład |
|---|---|---|
| Zdarzenie | Coś rozpoczyna, przerywa albo kończy fragment przepływu. | Otrzymano zamówienie, minął termin, płatność zakończona. |
| Zadanie | Praca wykonywana przez człowieka, system lub usługę. | Zweryfikuj dane klienta, nalicz opłatę. |
| Bramka XOR | Wybiera dokładnie jedną ścieżkę. | Dokument kompletny albo dokument wymaga uzupełnienia. |
| Bramka AND | Uruchamia równoległe ścieżki lub czeka na ich zakończenie. | Wyślij e-mail i utwórz zadanie dla magazynu. |
| Pula i tor | Pokazują uczestników oraz role odpowiedzialne za działania. | Klient, dział sprzedaży, system płatności. |
| Przepływ komunikatu | Opisuje wymianę informacji między uczestnikami. | Wniosek wysłany do banku. |
Szczególnie istotne jest rozróżnienie między przepływem sekwencji a komunikatem. Przepływ sekwencji pokazuje kolejność wewnątrz procesu, natomiast komunikat opisuje kontakt między osobnymi pulami, na przykład firmą i zewnętrznym dostawcą.
Nazwy zadań zapisuję jako czasownik i dopełnienie, na przykład „Zweryfikuj adres dostawy”. Zdarzenia opisuję raczej jako fakt, taki jak „Adres zweryfikowany”. Ta drobna konwencja bardzo pomaga, bo od razu widać, czy diagram opisuje działanie, czy stan.
Wzorce BPMN, które porządkują złożone przepływy
Wzorce są przydatne wtedy, gdy proces zaczyna mieć wyjątki, równoległe ścieżki albo oczekiwanie na odpowiedź z zewnętrznego systemu. Nie traktuję ich jak gotowych klocków do bezrefleksyjnego kopiowania. Każdy powinien odpowiadać konkretnej regule biznesowej.
Ścieżka główna i wyjątki
Najpierw modeluję tak zwaną ścieżkę szczęśliwą, czyli standardowy przebieg bez błędów. Dopiero potem dodaję odrzucenia, limity czasu, brak danych i awarie integracji. Dzięki temu podstawowy przepływ pozostaje czytelny, a obsługa wyjątków nie zasłania celu procesu.
Do wyjątków dobrze pasują zdarzenia graniczne przypięte do zadania lub podprocesu. Mogą oznaczać przekroczenie czasu, błąd albo anulowanie. To lepsze rozwiązanie niż prowadzenie wielu dodatkowych strzałek przez cały diagram.
Decyzje XOR i równoległość AND
Brama XOR stosuję wtedy, gdy prawdziwa jest tylko jedna opcja. Przykładowo zamówienie może zostać zaakceptowane albo odrzucone. Brama AND pasuje do sytuacji, w której wszystkie rozpoczęte działania muszą się zakończyć, na przykład wysłanie potwierdzenia i zarezerwowanie towaru.
Częsty błąd polega na użyciu AND tam, gdzie biznes wybiera jedną ścieżkę. W systemie wykonawczym może to doprowadzić do oczekiwania na zadanie, które nigdy nie powinno zostać uruchomione. Rodzaj bramki powinien wynikać z reguły biznesowej, a nie z wyglądu diagramu.
Podprocesy i pętle
Jeżeli fragment procesu ma własny cel, wejście, wynik i wyjątki, wydzielam go do podprocesu. Dobrym przykładem jest weryfikacja klienta, która może obejmować pobranie danych, sprawdzenie rejestrów, ocenę ryzyka i obsługę odrzucenia.
Podproces pomaga utrzymać właściwy poziom szczegółowości. Zamiast rysować trzydzieści zadań na jednym ekranie, pokazuję „Zweryfikuj klienta” i rozwijam ten element w osobnym modelu. Warto jednak uważać na zbyt głębokie zagnieżdżenie. Dwa lub trzy poziomy szczegółowości zwykle wystarczą, a dalsze rozbijanie powinno mieć wyraźny powód.
Przeczytaj również: Azure Service Fabric od podstaw: usługi, partycje i repliki
Oczekiwanie na zdarzenie
Gdy proces czeka na jedną z kilku możliwości, można użyć bramki zdarzeniowej. Przykładem jest oczekiwanie na płatność albo anulowanie zamówienia. Ten wzorzec jest czytelny, ale wymaga ostrożności, bo odbiorca musi rozumieć, że dalszy przebieg zależy od tego, które zdarzenie wystąpi jako pierwsze.
Jak zaprojektować proces BPMN krok po kroku
Najlepsze diagramy powstają podczas rozmowy z osobami, które naprawdę wykonują pracę. Sama dokumentacja procedury często pomija skróty, wyjątki i decyzje podejmowane poza oficjalnym systemem. Dlatego modelowanie zaczynam od rzeczywistego przebiegu, a nie od idealnej wersji procesu.
- Określ cel i granice. Zapisz, co uruchamia proces, jaki rezultat ma powstać i gdzie model się kończy.
- Wskaż uczestników. Oddziel klienta, pracownika, system wewnętrzny i zewnętrzną usługę.
- Narysuj główną ścieżkę. Użyj tylko zdarzeń, zadań i przepływów sekwencji.
- Dodaj decyzje. Każda bramka powinna mieć opisane warunki wyjścia, na przykład „kwota poniżej limitu”.
- Obsłuż wyjątki. Dodaj błędy, limity czasu, anulowanie i brak odpowiedzi z integracji.
- Sprawdź model z wykonawcami. Zapytaj, czy każda czynność ma właściciela i czy da się określić jej wynik.
Na tym etapie nie próbuję jeszcze odwzorować klas, endpointów ani tabel bazodanowych. BPMN opisuje zachowanie procesu, a nie strukturę kodu. Zbyt szybkie zejście do poziomu technicznego zwykle prowadzi do diagramu, którego biznes nie potrafi już zweryfikować.
Przydatnym testem jest przejście przez trzy scenariusze. Najpierw przypadek standardowy, później odrzucenie lub brak danych, a na końcu opóźnienie albo awaria systemu zewnętrznego. Jeżeli dla któregoś scenariusza nie wiadomo, gdzie znajduje się token procesu, model wymaga dopracowania.
Jak połączyć BPMN z architekturą aplikacji
W aplikacji procesowej diagram najczęściej pełni rolę orkiestratora. Koordynuje kolejność działań i przechowuje stan, ale nie powinien zawierać całej logiki domenowej. W rozwiązaniu .NET pojedyncze zadania mogą być realizowane przez workerów, funkcje Azure albo usługi komunikujące się przez kolejkę.
| Obszar | Odpowiedzialność |
|---|---|
| Silnik procesu | Stan procesu, kolejność kroków, timer, korelacja komunikatów i retry. |
| Usługa domenowa | Reguły biznesowe, walidacja i operacje na danych. |
| Worker lub funkcja | Wykonanie konkretnego zadania technicznego. |
| System zewnętrzny | Płatność, wysyłka, weryfikacja lub inne źródło danych. |
Najważniejszą praktyką jest idempotencja, czyli możliwość bezpiecznego ponowienia tej samej operacji. Jeśli worker wystawi fakturę, a odpowiedź zniknie w czasie transmisji, silnik może spróbować ponownie. Bez identyfikatora operacji i zabezpieczenia przed duplikatem powstanie druga faktura.
Podobnie trzeba zaprojektować timeouty i retry. Ponowienie ma sens przy chwilowym błędzie sieci, ale nie przy odrzuceniu biznesowym. „Brak środków” nie naprawi się po trzech kolejnych wywołaniach API, dlatego powinien prowadzić do osobnej ścieżki, a nie do nieskończonej pętli.
BPMN dobrze współpracuje także z DMN, czyli notacją do zapisywania tabel decyzyjnych. Jeżeli reguła wyboru zależy od kilkunastu warunków, lepiej wywołać tabelę decyzji niż budować bramki w formie spaghetti. Diagram procesu powinien pokazywać przebieg, a tabela decyzji przechowywać złożoną politykę.
Błędy, które najczęściej psują modele
Największym problemem nie jest nieznajomość symboli, lecz brak dyscypliny architektonicznej. Diagram zaczyna puchnąć, gdy autor próbuje opisać każdy klik, wyjątek techniczny i strukturę danych na jednym poziomie.
- Brak jasnego początku i końca sprawia, że nie wiadomo, co właściwie obejmuje proces.
- Zadania bez właściciela utrudniają przypisanie odpowiedzialności i automatyzację.
- Nieopisane warunki bramek powodują, że różni odbiorcy odczytują przepływ inaczej.
- Łączenie pul przepływem sekwencji miesza granice uczestników. Między pulami powinien pojawić się komunikat.
- Nadmierna liczba symboli obniża czytelność i daje złudzenie większej precyzji.
- Brak ścieżki błędu sprawia, że model opisuje tylko sytuację idealną.
Przed zatwierdzeniem diagramu sprawdzam, czy każde zadanie ma jednoznaczny rezultat, czy każda bramka ma warunki, czy komunikaty mają nadawcę i odbiorcę oraz czy wiadomo, co dzieje się po przekroczeniu czasu. W przypadku modelu wykonywalnego dochodzą jeszcze testy korelacji, retry i obsługi duplikatów.
Nie każdy proces warto od razu automatyzować. Jeśli reguły są niestabilne, liczba wyjątków rośnie, a właściciel procesu nie jest znany, najpierw uporządkowałbym model dokumentacyjny. Automatyzacja chaotycznego przepływu tylko utrwala chaos, często pod pozorem nowoczesnej architektury.
Największą wartość daje dobrze wyznaczona granica
Dobry proces BPMN nie jest najładniejszym diagramem ani tym, który wykorzystuje najwięcej symboli. Jest wystarczająco szczegółowy, aby uczestnicy rozumieli odpowiedzialności, a jednocześnie na tyle prosty, by dało się szybko ocenić główny przepływ i wyjątki.
W praktyce zacząłbym od granic procesu, właściciela i rezultatu. Dopiero później dodałbym bramki, podprocesy, komunikaty oraz integracje. Taka kolejność dobrze sprawdza się zarówno przy dokumentowaniu procesów w firmie, jak i przy budowie rozwiązania opartego na .NET, Azure i silniku workflow.
Jeżeli model potrafi odpowiedzieć na pytania „co uruchamia pracę?”, „kto podejmuje decyzję?”, „co dzieje się przy błędzie?” oraz „kiedy proces naprawdę się kończy?”, prawdopodobnie spełnia swoje zadanie. Reszta to dobór poziomu szczegółowości i konsekwentne utrzymanie modelu wraz ze zmianami w architekturze.
